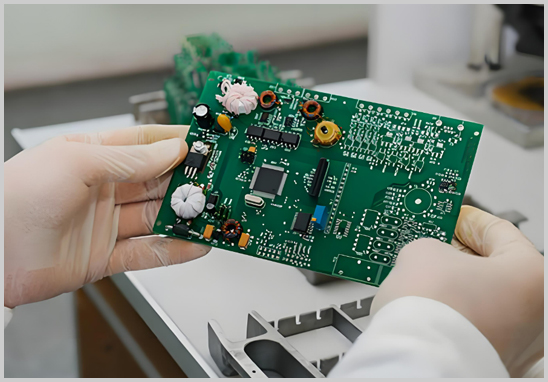

在電子產品研發領域，電路板抄板打樣是逆向工程的重要環節。作為擁有15年行業經驗的深圳宏力捷電子，我們通過自有PCB板廠與SMT貼片廠的深度協同，形成了獨特的"五步精準抄板法"，現將專業技術方法與服務優勢分享如下：

一、三維掃描逆向建模

采用X-Ray斷層掃描儀+高清工業相機雙系統，精準獲?。?/p>

1. 8層以內PCB分層掃描（精度±0.01mm）

2. 元器件3D定位建模

3. 焊盤通孔三維坐標測繪

※ 技術優勢：自主研發的ScanPCB Pro系統可自動校正光學畸變，確保掃描數據與實物誤差＜0.5%

二、智能圖像處理系統

通過專利圖像處理技術實現：

1. 元件符號智能識別（支持0402微型元件）

2. 走線智能拓?fù)渲貥?gòu)

3. 多層板盲埋孔精準復現

※ 服務保障：配備10人專業團隊進行人工復核，確保原理圖100%可驗證

三、BOM精準還原方案

建立元器件數據庫實現：

1. 替代料智能匹配（兼容300+品牌器件）

2. 停產元件跨平臺溯源

3. 可制造性分析優化

※ 配套服務：與Digi-Key、Mouser等建立戰略合作，48小時完成緊急物料采購

四、PCB快速打樣生產

自有20000㎡ PCB工廠提供：

1. 24小時快速打樣（最小線寬3mil）

2. 阻抗控制（±5%公差）

3. 多種表面工藝選擇（沉金/OSP/噴錫）

※ 生產標準：通過ISO9001、UL、RoHS認證，軍工級品質管控

五、SMT+DIP焊接測試

全自動生產線支持：

1. 01005超精密貼裝

2. BGA植球返修（精度0.3mm）

3. 功能測試+老化測試

※ 交期保障：樣板3-5天全流程交付，小批量生產支持分批出貨
