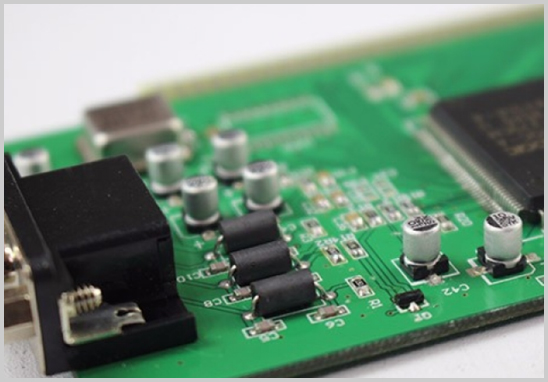

PCB抄板是什么意思？

簡單來說，PCB抄板（也叫電路板克隆或反向設計），就是在沒有原理圖或設計資料的情況下，通過對現有電子產品的電路板進行反向分析、數據提取和重新制圖，從而恢復出原有電路設計文件（包括原理圖、PCB文件、BOM清單）的一種工程技術。

這種技術最早應用于產品維修和國產化替代領域，如今廣泛用于電子產品的技術學習、功能優化、產品改進和替代開發中。

PCB抄板的基本原理

PCB抄板的核心原理是“反向工程（Reverse Engineering）”。

專業工程師會對原有電路板進行如下步驟：

1. 板層掃描與成像：對每一層電路板逐層掃描或拍照，提取線路圖像；

2. 網絡重構：通過軟件還原各層線路走向、過孔連接及元件網絡關系；

3. 原理圖繪制：根據線路邏輯反推出電路原理圖；

4. BOM表提?。鹤R別所有元器件型號、規格、封裝，生成物料清單；

5. PCB文件重建：重新生成可生產的Gerber文件，用于打樣與量產。

整個過程既需要經驗，也依賴于高精度設備和軟件工具，如Scan3000掃描儀、CAM350、Altium Designer等。

PCB抄板可以做什么？

很多客戶問：“PCB抄板是不是簡單復制？”其實遠不止。

專業抄板公司不僅能“復制”，還能“優化與改進”。

常見應用包括：

- 產品快速修復：當原廠停產或資料丟失時，通過抄板重建電路；

- 功能改進與升級：在原有設計上加新接口、優化布局、提升性能；

- 技術研究學習：幫助研發人員學習優秀設計思路；

- 國產替代開發：實現進口電路板的本地化生產。

例如，在工業控制板、醫療設備、通信模塊、汽車電子、消費電子等領域，PCB抄板已經成為一種成熟可靠的工程技術手段。

PCB抄板的流程

在深圳宏力捷電子，我們的PCB抄板流程大致如下：

1. 來樣評估 → 工程師評估電路板結構、層數、芯片類型；

2. 報價確認 → 根據板層復雜度與需求提供合理報價；

3. 抄板設計 → 使用專業設備掃描、反推、出原理圖與PCB文件；

4. PCB打樣制作 → 自有PCB廠完成打樣生產；

5. 元器件采購與SMT貼片 → 一站式采購與焊接組裝；

6. 功能測試與交付 → 工程師對抄板樣機進行通電測試與調試。

我們團隊擁有10年以上抄板經驗，確保抄板成功率高達99%以上，真正實現“從實物到成品”的快速復原。

PCB抄板需要注意什么？

1. 尊重知識產權：PCB抄板應在合法合規范圍內進行，建議僅用于技術研究、維修或自研改進。

2. 選擇專業團隊：抄板精度取決于工程師經驗和設備精度，建議選擇具備豐富實戰經驗和自有加工廠的公司。

3. 溝通需求清晰：明確是否需要改版、打樣或整機組裝，有助于縮短周期、節省成本。

為什么選擇深圳宏力捷電子？

- 擁有10多年實戰抄板經驗，成功案例上千；

- 自有PCB板廠+SMT貼片廠，全流程內部可控；

- 提供從抄板、打樣、元件采購、焊接到整機測試一站式服務；

- 經驗豐富的工程團隊，保證抄板成功率與品質；

- 可出具BOM、原理圖、Gerber文件及生產資料包。

總的來說，PCB抄板并不是簡單的復制，而是一種專業的反向工程技術。

如果您手里有一塊電路板，想要重新打樣、功能優化或技術研究，歡迎聯系深圳宏力捷電子。我們將以豐富經驗和專業能力，為您提供高質量、高效率的一站式電路板抄板服務。
