發布時間：2025-11-03 閱讀： 來源：管理員
在PCB制板中，表面處理直接影響焊接可靠性、導電性能及存儲壽命。沉金（ENIG）與噴錫（HASL）是目前最主流的兩種表面處理工藝，不同項目、不同工藝要求下的選擇至關重要。

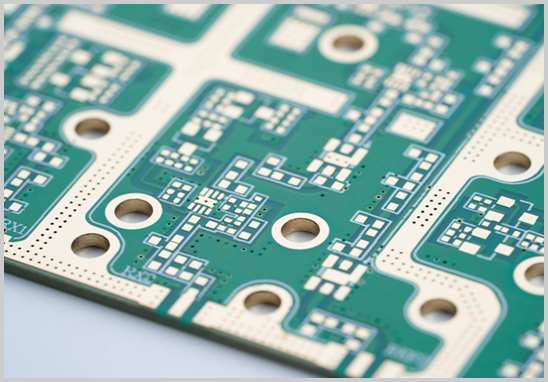

沉金（ENIG，Electroless Nickel Immersion Gold）
通過化學置換方式在銅面沉積鎳層+金層，形成平整、致密、抗氧化的焊接表面。
優勢：
- 表面平整，適合精細間距器件（如BGA/QFN）
- 抗氧化能力強，保存期長、焊盤不易氧化
- 導電性能穩定，適合高速信號、阻抗板
- 過孔可靠性高，可做樹脂塞孔+沉金工藝
常見應用：
服務器主板、通信設備、汽車電子、醫療儀器、工業控制板、消費電子高端主板
噴錫（HASL，Hot Air Solder Leveling）
將焊錫噴覆到銅面，再通過熱風整平。分為有鉛與無鉛噴錫。
優勢：
- 工藝成熟、成本較低
- 可多次焊接，焊點可靠
- 性價比高，適合常規電子產品
常見應用：
消費電子、家電控制板、玩具、低成本產品、LED照明配套電源板等
| 對比項 | 沉金（ENIG） | 噴錫（HASL） |
| 表面平整度 | 非常平整 | 不完全平整，對細間距不利 |
| 焊接性能 | 潤濕性優異 | 良好 |
| 可靠性 | 高（抗氧化強） | 中等（表面易氧化） |
| 適用器件 | BGA/QFN/精細布線 | 常規貼片、插件器件 |
| 耐保存性 | 約12個月 | 約6個月（需注意氧化） |
| 成本 | 偏高 | 較低 |
| 推薦場合 | 高端、高密度、高可靠產品 | 經濟型、常規電子產品 |
簡單理解：高精密選沉金，普通產品選噴錫。
| 適用需求 | 推薦工藝 |
| 高端產品/服務器/通訊設備 | 沉金 |
| 要求阻抗控制/高速信號 | 沉金 |
| BGA/0.5mm及以下間距芯片 | 沉金 |
| 普通家電/玩具/消費電子 | 噴錫 |
| 預算敏感/常規2-4層板 | 噴錫 |
Q：沉金板能否替代噴錫板？
可以，但成本會提高，不建議低成本產品全用沉金。
Q：噴錫能做BGA封裝嗎？
不推薦。錫面不平整，易導致BGA焊球虛焊。
Q：沉金是否等于金手指金？
不是。金手指多為電鍍金（硬金），耐磨性更強。
- 20+年P(guān)CB制板經驗（自有工廠）
- 支持1-14層板、HDI、阻抗板、厚銅板、金手指板、樹脂塞孔板
- 24H快速打樣，工程師1V1技術支持
- 可開增票、支持中小批量生產
業務范圍：
- 單/雙面PCB
- 多層線路板
- 高速高頻板
- 沉金/沉銀/OSP/噴錫等表面處理
- 特殊工藝：厚銅、半孔、盲埋孔、塞孔、金手指
> 比拼的不是價格，而是交付與質量！
沉金 vs 噴錫的選擇，本質是性能需求與成本預算權衡。如果您不確定如何選擇，歡迎聯系我們的工程師團隊，我們將根據產品用途與工藝需求提供專業建議。
