為什么PCBA加工需要AOI檢測？

隨著電子產品不斷向小型化、高密度發展，0201片式元件、0.3Pin腳間距IC已在PCBA加工中普遍應用。此時，僅靠人工目檢已難以滿足品質要求。根據《電子制造自動檢測技術研究》，人眼在長時間高密度目視檢測中漏檢率高達20%以上，而AOI（Automatic Optical Inspection，自動光學檢測）可將檢測準確率提升至99%以上。

AOI設備的引入，正是為了解決SMT貼片和焊接環節中的微小缺陷檢測難題。在宏力捷電子的PCBA加工生產線上，AOI設備已成為品質管控的“標配”，可實現自動、快速、無損的全檢過程，保障每一塊電路板出廠的穩定與可靠。

AOI檢測的工作原理與分類

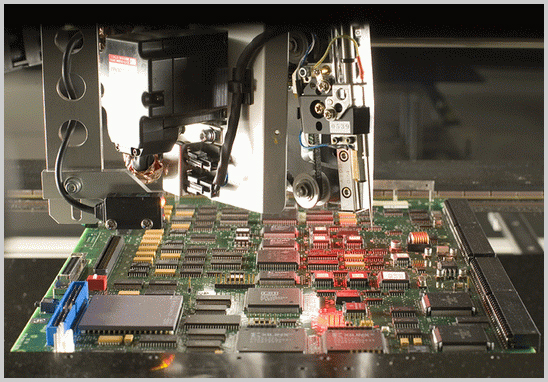

AOI是一種基于光學成像和圖像算法的檢測設備，通過高速攝像頭獲取PCB焊點和元件圖像，再與標準樣本圖像進行比對，從而判斷是否存在焊點虛焊、偏位、少錫、橋連、漏貼等缺陷。

根據使用場景不同，AOI主要分為兩類：

1. 在線式AOI

在線AOI直接安裝在SMT生產線中，與貼片機、回流焊機無縫銜接，實現100%全自動檢測。

- 優點：檢測效率高、節拍與生產線同步、無靜電風險、勞動強度低；

- 應用場景：SMT貼片后、回流焊后在線檢測。

2. 離線式AOI

離線AOI通常用于抽檢或不具備全自動檢測需求的場景。

- 優點：適合小批量、多樣化生產；

- 缺點：需要人工上下料，效率低于在線式；

- 應用場景：工藝驗證、首件檢測、品質抽查等。

AOI檢測的結構組成與功能亮點

無論是在線式還是離線式，AOI設備的核心結構大致相同：

- 圖像采集系統：通過高清相機與多角度光源，精確捕獲PCB表面細節；

- 運動控制系統：確保檢測頭按程序精準移動；

- 圖像處理系統：利用算法進行識別與缺陷判斷；

- 數據分析系統：生成檢測報告，支持缺陷溯源與工藝改進。

AOI檢測在PCBA加工中的核心作用

1. 提高產品良率

   AOI可在焊接工序后第一時間發現缺陷，減少返修與廢品率，大幅提高生產良率。

2. 提升檢測效率

   與人工目檢相比，AOI檢測速度可提升5~10倍，同時能實現24小時連續檢測。

3. 保證一致性與可追溯性

   每塊電路板的檢測結果均可保存并生成報告，為客戶提供透明的質量數據。

4. 降低人工成本與錯誤率

   自動檢測減少人為因素干擾，使生產更加標準化、智能化。

5. 輔助工藝優化

   AOI可分析缺陷分布規律，為工程師提供改進依據，優化SMT貼片及焊接工藝。

AOI檢測——讓PCBA加工更智能、更可靠

在PCBA代工代料過程中，品質控制是客戶最關注的核心。宏力捷電子深知這一點，始終堅持“品質先行，檢測賦能”的原則。通過AOI自動光學檢測技術，配合SPI錫膏檢測、ICT電性測試及功能測試，形成全流程品質閉環，為客戶交付更可靠、更高一致性的電子產品。

AOI設備不是可有可無的檢測環節，而是PCBA加工品質保障體系中不可替代的核心設備。它讓復雜的檢測任務自動化、數據化、精準化，幫助企業在激烈的電子制造競爭中立于不敗之地。

如果您正在尋找具備AOI自動檢測能力、SMT與DIP一體化服務的PCBA加工廠家，深圳宏力捷電子將是您的理想合作伙伴。
