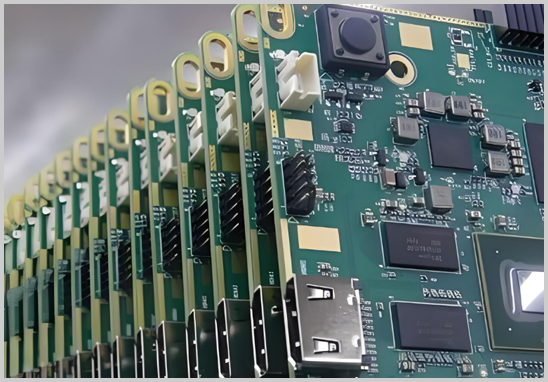

在PCBA加工過程中,焊點質量是決定電子產品可靠性的重要指標。很多客戶在咨詢SMT貼片工藝、PCBA代工代料服務時,都會問:
> “聽說金板比錫板好?是不是沉金板焊接就一定更可靠?”
其實,金在PCB表面處理中的作用確實關鍵,但金層工藝不同,對焊點表現也截然不同。今天,我們就以20+年P(guān)CBA焊接加工經驗,給你說說“金”對焊點到底有什么影響。

| 工藝 | 特點 | 應用場景 |
| 沉金(ENIG) | 化學方式沉積金層,表面平整 | 高密度BGA、精細焊盤、高端電子 |
| 電鍍金 | 電鍍形成金層,可厚金 | 金手指、連接器插拔區域 |
| 沉金 + 厚金 | 強耐腐蝕 & 導電性好 | 高頻通訊、軍工、醫療 |
備注:沉金≠鍍金,工藝原理和金層結構不同。
1)改善焊點潤濕性
金層可提升焊料潤濕速度,讓焊點更飽滿、更光亮,有助于降低虛焊率。
這也是很多做消費電子、通訊設備的客戶選擇沉金板的原因。
2)抗氧化能力強,耐存儲
金不易氧化,所以沉金板在存儲周期上明顯優于噴錫板,適合:
- 出貨周期長的電子產品
- 高精密器件焊接(如BGA)
- 高皮層電子項目
對長期使用的工業控制板、電源類PCBA更加友好。
3)減少焊接橋連風險
沉金表面平整,適用于高密度SMT貼片,比如0.4mm BGA、0201電阻等,橋連概率更低。
4)注意:金層過厚會影響焊點可靠性
很多人不知道——金不是越厚越好!
金層過厚可能導致:
- 黑盤問題(Black Pad)
- 焊點脆性增加(Au-Sn金脆化)
- 可靠性下降
建議選擇符合PCB ENIG工藝標準的金厚度:
| 項目 | 推薦值 |
| 鎳層 | 3–6 μm |
| 金層 | 0.05–0.1 μm |
| 應用需求 | 推薦工藝 |
| 高密度BGA / 精密元件 | 沉金 |
| 高端通訊 / 醫療 / 工控 | 沉金 |
| 大眾消費電子 | 沉金或噴錫 |
| 成本敏感 & 普通產品 | 噴錫更劃算 |
一句話總結:
如果你追求長期可靠性和高焊接穩定性,沉金板是更穩妥的選擇。
- 選擇正規PCB工廠
- 控制金層厚度
- SMT前做烘板和表面清潔
- 做X-Ray檢測BGA焊點
- 量產前打樣和可靠性驗證
深圳宏力捷電子——20+年PCBA代工代料經驗
工廠配備多條SMT貼片線、DIP插件線、測試線,支持:
- PCB設計與制造
- 元器件采購(專線供應鏈)
- SMT貼片 & DIP插件
- PCBA測試(ICT/FCT)
- 外殼組裝 & 成品交付
> 支持打樣、小批量、中大批量PCBA訂單
> 專注高難度SMT、BGA焊接、加急交期
沉金板對PCBA焊點確實有積極作用,但工藝選擇必須結合成本、焊接工藝、產品用途來綜合判斷。
