在PCBA加工過程中，拼板分板是不可或缺的一個環節。拼板技術的應用不僅提高了生產效率，還降低了單個板子的加工成本。然而，如何選擇合適的拼板分板方式以及在分板過程中要注意哪些事項，都是確保產品質量和生產效率的關鍵。

PCBA拼板分板的基本原理和流程

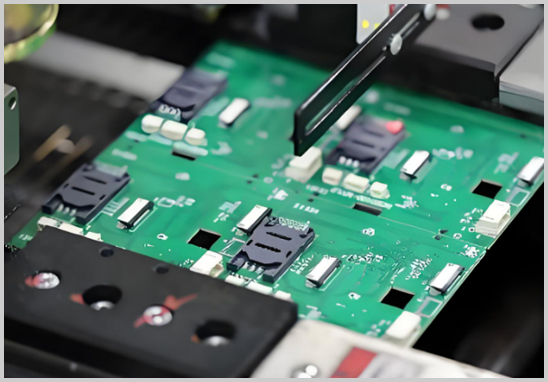

在PCBA加工過程中，拼板是指將多個相同或不同的小型PCB板組合成一個大板，通過統一加工流程進行組裝、焊接和測試。在完成這些工序后，分板是指將這個大板拆解成單個小板的過程。拼板的優點包括節省材料、提高生產效率、降低生產成本，而分板則是確保每個小板能夠獨立使用的重要步驟。

拼板設計時要考慮板子的排布和間距，以便后續的分板操作不會影響板上的元器件或線路。分板過程中要確保不會損傷元器件或造成短路等問題，確保成品板符合質量要求。

常見的PCBA拼板分板方式

根據生產需求、板子結構和工藝要求的不同，PCBA拼板分板方式主要分為手工分板和機器分板兩大類。

1. 手工分板

手工分板通常適用于結構簡單、產量較小或預算有限的情況。手工分板工具多為鉗子、刀具等簡單工具。操作人員需具備豐富的經驗，確保在分板時不會損壞PCB及其元器件。

- 優點：成本低、適合小批量生產；對簡單拼板設計有較好的適用性。

- 缺點：效率較低，且由于人為操作，不同工人分板結果可能會有所差異，存在一定的質量不穩定性。此外，手工分板也會增加人力成本，并有可能對元器件造成損傷。

2. 機器分板

機器分板適合大批量生產，可確保質量一致性和分板精度。目前常用的機器分板方式主要包括銑刀分板、V-CUT分板和激光分板等。

- 銑刀分板：銑刀分板機利用高速旋轉的銑刀將拼板切割成單板。銑刀分板精度較高，可切割復雜形狀的板子。

  - 優點：切割精度高，對板子和元器件損傷小；適用于各種形狀的拼板。

  - 缺點：設備成本較高，適合大批量生產；銑刀易磨損，需要定期更換。

- V-CUT分板：V-CUT分板適用于直線切割的板子。在拼板設計時，在板子背面沿著分割線預先切出V形槽，分板時用分板機在V形槽處施加外力使板子斷開。

  - 優點：分板速度快、效率高，適用于直線切割的板子。

  - 缺點：僅適用于直線切割，且在切割過程中產生的應力較大，容易對板子上的元器件造成損傷。

- 激光分板：激光分板機利用激光束將拼板切割成單板。激光分板精度極高且無機械應力，適用于高密度和高精度的PCB板。

  - 優點：無機械應力，切割精度極高，對元器件的影響較?。贿m合高密度和復雜板子。

  - 缺點：設備成本極高，適用于高端和批量較大的生產場景。

PCBA拼板分板過程中需要注意的事項

在分板過程中，要特別注意以下關鍵事項，以保證成品質量并減少損耗：

1. 保護元器件：分板時應確保不會對元器件造成損傷。采用機器分板時應根據板子和元器件的特點選擇合適的分板方式。特別是在銑刀和V-CUT分板中，需注意切割過程中產生的應力可能會損壞元器件。

2. 避免短路問題：在分板過程中，需避免對PCB線路的破壞，以免造成短路。手工分板時，切割要小心，防止損壞線路。機器分板則應確保切割精度，減少誤差。

3. 合理的拼板設計：在拼板設計階段，應為后續的分板工藝做好預留和規劃。比如在V-CUT分板中，應合理設計分割線的位置和深度，以確保分板過程不會影響板子結構。對于銑刀分板，應預留足夠的空間，以便切割刀具順利操作。

4. 切割應力的控制：切割應力對元器件影響較大，應盡量選擇應力小的分板方式，比如激光分板。對于需要V-CUT的板子，應確保切割機的速度和力量合適，以減少應力對板子的影響。

5. 注意操作安全：無論是手工還是機器分板，操作人員都需要穿戴防護設備，避免操作過程中因工具或設備問題導致意外事故。此外，在切割時需要控制好力度，防止板子損壞或分裂。

深圳宏力捷電子的PCBA拼板分板服務優勢

深圳宏力捷電子專注于提供高質量的PCBA加工服務，我們擁有豐富的拼板分板經驗以及現代化的分板設備。我們的服務優勢包括：

- 多樣化的分板技術：我們配備了銑刀分板機、V-CUT分板機及激光分板設備，能夠?yàn)椴煌枨蟮目蛻籼峁└咝?、專業的分板服務。

- 精確的分板控制：我們采用先進的分板技術，確保分板過程中對元器件和線路的影響降至最低，以提升成品板的質量和可靠性。

- 專業的技術團隊：我們的團隊經驗豐富，能夠根據客戶需求設計合適的拼板和分板方案，以提高生產效率、降低成本，確保滿足客戶的品質要求。

在PCBA拼板分板領域，選擇合適的分板方式和分板供應商至關重要。深圳宏力捷電子憑借多樣化的設備、精湛的技術和專業的服務，致力于為客戶提供最佳的PCBA加工解決方案。
