在電子設備制造領域，PCBA加工是至關重要的一環。而在PCBA加工過程中，DIP插件工藝作為其中的關鍵環節，直接影響著最終產品的品質和可靠性。今天，我們將深入探討DIP插件工藝流程及其質量控制要點，希望能為各位采購人員和生產決策者提供有力支持。

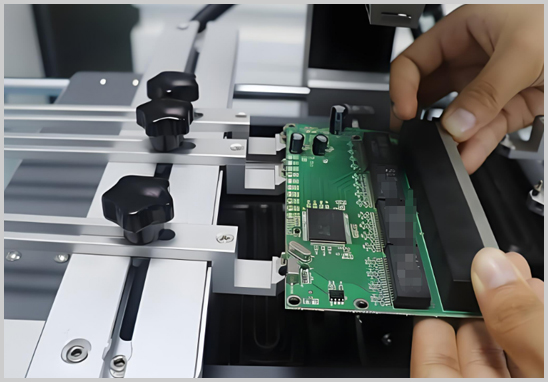

DIP插件工藝概述

DIP插件工藝，全稱Dual In-line Package（雙列直插式封裝），是PCBA加工中的核心步驟之一。它緊隨SMT貼片工藝之后，主要用于處理那些無法通過機器自動貼裝的大尺寸元器件。DIP插件工藝需要手工將元器件插入PCB板上的對應孔位，然后通過波峰焊進行焊接，最終形成完整的PCBA成品板。

DIP插件工藝的質量不僅關系到產品的電氣性能，還決定了產品的可靠性和使用壽命。因此，在PCBA打樣過程中，對DIP插件工藝的精細控制至關重要。

DIP插件工藝流程詳解

DIP插件工藝大致可以分為以下幾個步驟：插件、波峰焊、剪腳、后焊加工、洗板、品檢。下面，我們將逐一詳細介紹每個步驟的操作要點和注意事項。

1. 插件

插件是將元器件的引腳裝插到PCB板上的金屬化孔（PTH孔）的過程。在插件之前，首先需要核對BOM（Bill of Materials，物料清單），確保領取的元器件型號、規格正確無誤。插件時，操作人員需仔細將元器件插入PCB板的指定位置，確保引腳與孔位對齊，且元器件與PCB板平貼。對于有方向指示的元器件，必須嚴格按照指示方向進行插件，避免插反或插錯。

插件過程中，還需注意插件的力道，避免過大導致元器件或PCB板損壞。同時，要確保插件后的焊引腳不遮擋焊盤，以免影響后續的焊接質量。

2. 波峰焊

波峰焊是將插件好的PCB板送入波峰焊傳送帶，經過噴助焊劑、預熱、波峰焊接、冷卻等環節，完成對PCB板的焊接。助焊劑的作用是在焊接過程中去除氧化物，提高焊接質量。預熱則是為了防止PCB板在瞬間高溫下變形或開裂。

波峰焊接是波峰焊工藝的核心環節，此過程中液體錫會噴射到PCB板上，與元器件引腳和PCB板上的焊盤形成冶金結合。焊接完成后，PCB板需要經過冷卻處理，以確保焊接接頭的穩固性。

3. 剪腳

焊接完成的PCBA板，其元器件引腳往往會超出PCB板邊緣一定長度。為了美觀和避免引腳間的短路，需要對引腳進行剪腳處理，使其達到合適的尺寸。剪腳時需注意不要剪斷引腳或損壞元器件本體。

4. 后焊加工

后焊加工主要是針對波峰焊后可能出現的焊接缺陷進行修補。例如，某些元器件引腳可能因焊接不良而出現虛焊或漏焊現象，這時就需要使用電烙鐵進行手工補焊。后焊加工要求操作人員具備較高的焊接技能和耐心，以確保修補后的焊接質量符合標準。

5. 洗板

波峰焊接后，PCB板上往往會殘留助焊劑和其他雜質。這些殘留物不僅影響產品的外觀質量，還可能對產品的電氣性能造成不良影響。因此，需要使用洗板水和洗板槽對PCB板進行清洗，或使用機器進行自動化清洗，以達到客戶所要求的環保標準清潔度。

6. 品檢

品檢是DIP插件工藝的最后一道關卡。在這一環節，需要對PCBA成品板進行全面檢查，包括焊接質量、元器件方向、引腳長度等方面。對于檢查出的不合格產品，需要進行返修處理；合格產品則進入下一道工序或進行包裝入庫。品檢工作不僅要求操作人員具備豐富的經驗和敏銳的洞察力，還需要借助各種檢測設備（如AOI、SPI、X-Ray等）來提高檢測的準確性和效率。

DIP插件工藝的質量控制

DIP插件工藝的質量控制是確保PCBA加工品質的關鍵。在實際操作中，需要從以下幾個方面入手：

1. 人員培訓

加強對操作人員的技能培訓和質量意識教育，確保他們熟練掌握DIP插件工藝的操作流程和注意事項。

2. 設備維護

定期對波峰焊、剪腳機、洗板機等生產設備進行維護和保養，確保其處于良好的工作狀態。

3. 物料管理

嚴格核對BOM物料清單，確保領取的元器件型號、規格正確無誤；同時，加強對元器件的存儲和領用管理，避免混料和錯料現象的發生。

4. 過程監控

在DIP插件工藝的各個環節中設置質量控制點，對關鍵參數進行實時監控和記錄；同時，加強上下工序之間的銜接和溝通，確保信息傳遞的準確性和及時性。

5. 質量檢測

借助各種檢測設備對PCBA成品板進行全面檢測，確保焊接質量、元器件方向、引腳長度等方面均符合標準要求。對于檢測出的不合格產品要及時進行返修處理并分析原因總結經驗教訓。

綜上所述，DIP插件工藝作為PCBA貼片打樣過程中的重要環節，其質量控制對于確保產品品質和可靠性具有重要意義。通過加強人員培訓、設備維護、物料管理、過程監控和質量檢測，可以有效提升DIP插件工藝的質量，確保PCBA成品板的優良性能和長期可靠性。
