什么是PCBA加工？

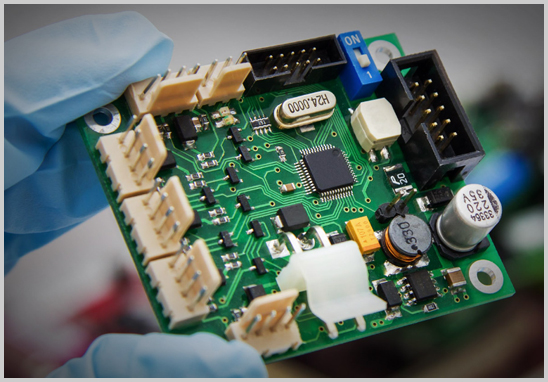

在電子制造行業中，PCBA加工指的是從PCB電路板制造、元器件采購，到元件焊接、組裝、測試的一整套生產流程。簡單來說，PCBA（Printed Circuit Board Assembly）就是PCB加上已焊接好的電子元件。

目前主流的PCBA加工工藝主要包括兩種：SMT（表面貼裝技術）和DIP（插件焊接工藝）。這兩種工藝常常結合使用，共同完成一塊電路板的完整組裝。

SMT貼片工藝：速度快、自動化程度高

SMT（Surface Mount Technology）表面貼裝技術是現代電子制造的核心工藝之一。它指的是將電子元件通過貼片機精準地貼裝到PCB表面焊盤上，再經過回流焊使焊膏熔化，從而實現元件與PCB的牢固連接。

SMT加工流程一般包括：

1. 印刷焊膏 → 2. 貼片機貼裝元件 → 3. 回流焊加熱固化 → 4. 光學檢測（AOI）

SMT的特點：

- 自動化程度高，適合批量化生產；

- 元件體積小、密度高，有利于電路小型化；

- 效率高，生產周期短；

- 適用于電阻、電容、IC芯片等貼片元器件。

DIP插件工藝：可靠性高、適合大功率元件

DIP（Dual In-line Package）插件焊接工藝主要用于那些體積較大、需要穿孔安裝的電子元器件。簡單理解，就是將元件的引腳插入PCB孔中，再通過波峰焊或手工焊接固定。

DIP加工流程一般包括：

1. 人工或插件機插裝元件 → 2. 波峰焊焊接 → 3. 清洗與檢測

DIP的特點：

- 適合大功率、需承受機械應力的元件；

- 焊接牢固，抗震性能好；

- 人工操作較多，生產效率低于SMT；

- 常用于變壓器、電解電容、連接器等。

SMT與DIP的主要區別對比

總體來說，SMT適合輕薄型、高集成度產品，而DIP適用于對焊接強度和耐熱性要求高的場合。在實際PCBA加工中，兩種工藝往往結合使用：先進行SMT貼片，再執行DIP插件，最后統一檢測出貨。

如何選擇合適的PCBA加工工藝？

對于電子產品設計者或采購人員而言，選擇哪種工藝取決于以下因素：

- 產品類型與結構設計（貼片元件多 → SMT優先）

- 功率要求與熱管理（功率大 → 需部分DIP插件）

- 預算與生產規模（小批量 → 手工DIP可行；大批量 → SMT更經濟）

深圳宏力捷電子憑借20余年P(guān)CBA代工代料經驗，可根據客戶需求靈活搭配SMT與DIP工藝流程，提供從PCB設計、元件采購到整機組裝測試的一站式PCBA加工服務，確保產品品質與交付周期的雙重保障。

SMT與DIP雖是兩種不同的工藝，但它們在PCBA加工中是相輔相成的。SMT負責速度與效率，DIP保證可靠性與強度。對于追求高質量、短交期的客戶來說，選擇一家具備SMT+DIP全流程生產能力的PCBA加工廠，才是確保產品穩定和性能一致性的關鍵。
