發布時間：2025-06-11 閱讀： 來源：管理員
PCBA加工是將裸板（PCB）與元器件結合，通過一系列精密工藝實現電路功能的核心環節。宏力捷電子憑借多條SMT和DIP生產線，為客戶提供從設計到交付的一站式PCBA代工代料服務。
以下是PCBA加工的核心工藝：

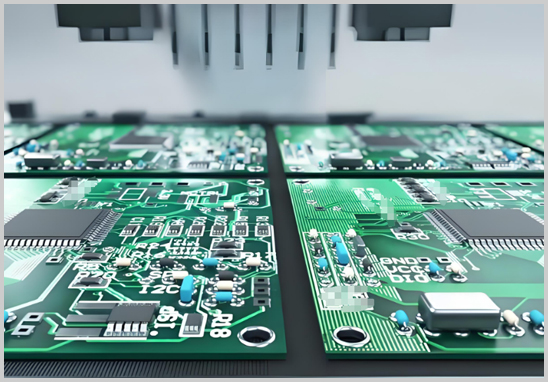

1. SMT貼片加工
SMT（Surface Mount Technology）是表面貼裝技術的簡稱，是PCBA加工的基礎環節。
- 工藝要點：
- 焊膏印刷：通過高精度鋼網和印刷機，確保焊膏均勻覆蓋焊盤，厚度誤差控制在±25μm以內。
- 元器件貼裝：采用全自動貼片機，精度可達±25μm，支持0402及以上小型元件的精準放置。
- 回流焊接：通過四溫區回流焊爐，溫度曲線精確控制（預熱、均熱、回流、冷卻），確保焊點無虛焊、橋接等問題。
- 檢測環節：貼裝后采用AOI（自動光學檢測）和X-Ray檢測，識別元件偏移、焊點缺陷。
2. DIP插件與波峰焊
DIP（Dual In-line Package）工藝用于通孔元件的焊接，適用于較大或特殊封裝的元器件。
- 插件流程：人工或自動插件→波峰焊→剪腳→洗板→品檢。
- 波峰焊控制：焊接溫度穩定在250℃±5℃，焊錫波峰高度與速度需匹配，避免漏焊或錫渣堆積。
3. PCBA測試
測試是確保產品可靠性的關鍵環節，宏力捷提供多維測試方案：
- ICT測試（In-Circuit Test）：通過測試針床驗證電路通斷、元器件參數。
- FCT測試（Functional Test）：模擬實際工作場景，驗證功能模塊（如電源、通信接口）的穩定性。
- 老化測試：72小時連續運行測試，篩選出潛在缺陷。
4. 成品組裝與包裝
測試合格的PCBA進入最終組裝階段，包括外殼裝配、標簽打印及防靜電包裝，確保交付產品符合客戶要求。
質量控制貫穿PCBA加工全流程，宏力捷電子從以下維度保障產品品質：
1. 原材料控制
- PCB基材：選用FR4、金屬基材等，厚度誤差≤5%。
- 元器件：通過IQC（進料檢驗）驗證外觀、尺寸及電氣性能，確保符合RoHS標準。
- 供應商管理：僅合作通過ISO 9001認證的供應商，定期評估供貨穩定性。
2. 環境與設備管理
- 車間環境：恒溫（25℃±2℃）、恒濕（50%±10%RH）、無塵（萬級潔凈度），防止靜電吸附灰塵。
- 設備維護：貼片機、回流焊機每月校準一次，AOI設備每日點檢，確保工藝參數穩定。
3. 過程檢測與SPC監控
- 在線檢測：SMT段采用AOI檢測元件缺失率＜0.1%；波峰焊后通過目視+AOI雙重檢查。
- 統計過程控制（SPC）：通過數據采集系統實時監控焊膏厚度、回流焊溫度曲線，異常時自動報警。
4. 人員培訓與責任制度
- 技能培訓：操作人員需通過SMT編程、波峰焊參數設置等專項考核。
- 質量追溯：每批次產品記錄生產參數與檢測結果，實現全流程可追溯。
1. 焊接缺陷
- 虛焊/冷焊：優化回流焊溫度曲線，預熱階段升溫速率控制在1-3℃/秒。
- 橋接/連焊：調整貼片機壓力與焊膏印刷精度，減少焊膏溢出。
2. 元件失效
- 靜電損傷：車間配備離子風機，操作人員穿戴防靜電手環。
- 批次不良：通過FCT測試篩選異常元器件，結合SPC分析根源。
3. 設計兼容性問題
- 布局不合理：提前進行DFM（可制造性設計）評審，優化元件間距與焊盤設計。
作為深耕PCBA領域20年的代工代料服務商，宏力捷電子具備：
- 全鏈條能力：覆蓋PCB設計、SMT/DIP加工、功能測試到成品交付；
- 技術優勢：配備高速貼片機、X-Ray檢測儀及老化測試設備；
- 品質承諾：通過ISO 9001認證，不良率＜0.3%，支持小批量定制。
如果您正在尋找可靠的PCBA代工代料合作伙伴，歡迎聯系宏力捷電子！
