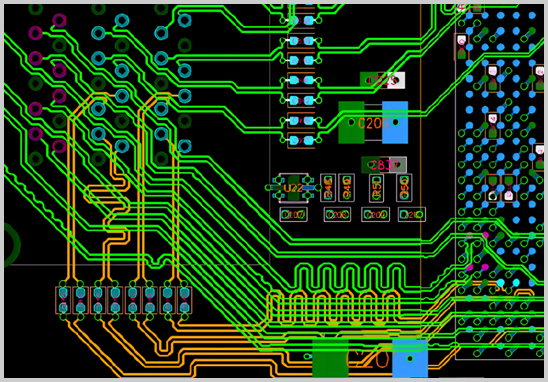

在進行PCB Layout設計時，遵循一些規范和最佳實踐可以確保電路板的性能、可靠性和可制造性。深圳宏力捷電子是專業PCB Layout設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，接下來為大家介紹一些常見的PCB布局設計規范和指導原則：

1. PCB尺寸和形狀：確定PCB的尺寸和形狀，確保它適合所需的應用和外殼?？紤]適當?shù)拈g距以容納元件和連接。

2. PCB層次：決定PCB的層次結構，包括內層和外層。內層通常用于電源平面或地平面，以提供電源和接地。外層用于布置元件和信號路線。

3. 元件布局：安排元件以最大程度減少信號干擾和電源噪聲。放置元件時，考慮信號鏈路的長度和阻抗匹配。避免將高速信號線與高電壓線路靠得太近。

4. 電源和接地平面：確保每個層次都有恰當?shù)碾娫春徒拥仄矫?，以提供電源分布和信號回流路徑。這有助于降低信號串?dāng)_和噪聲。

5. 信號走線：布置信號走線時，遵循最佳實踐，例如避免尖銳的拐角、使用45度或90度彎曲、保持信號層和平面的一致性等。確保阻抗匹配，特別是對于高速信號。

6. 差分信號和單端信號：對于差分信號，確保信號對保持相等的長度和間距。對于單端信號，盡量減小信號線的長度，以減少信號延遲和串?dāng)_。

7. 電源分配：設計適當?shù)碾娫捶峙渚W(wǎng)絡，包括電源平面、電容器、電感和穩壓器，以確保電路穩定工作并提供所需的電源電壓。

8. 熱管理：考慮元件的熱耦合和散熱。確保散熱器與熱源（例如高功率元件）連接良好，以避免過熱。

9. 容錯設計：在布局中考慮到容錯性，確保連接和元件之間的間距足夠大，以防止誤連接。

10. 標記和文檔：為了便于維護和故障排除，為每個元件和連接添加清晰的標記，并制定詳細的PCB設計文檔。

11. 制造要求：了解PCB制造商的要求和能力，確保設計是可制造的。遵循設計規范，如最小線寬/線距和最小孔徑。

12. 電磁兼容性（EMC）：在設計中考慮EMC，以減少電磁干擾和提高抗干擾性能。這包括正確的接地和屏蔽設計。

以上這些規范和指導原則有助于確保PCB布局設計滿足性能要求、可靠性要求并且易于制造。
