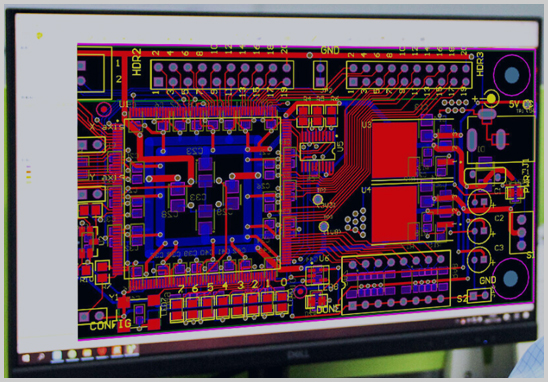

為什么PCB設計要遵循3W、20H與五五規則？

在PCB設計過程中，合理的布局布線不僅關系到電路能否正常工作，更直接影響散熱性能、信號完整性以及制造可靠性。

工程師常用的“三大黃金法則”——3W原則、20H原則與五五規則，正是優化PCB設計質量、兼顧性能與成本的核心指導標準。

3W原則——功率電子電路的散熱基礎

（1）定義與原理

3W原則來源于功率電子設計經驗法則，指的是每平方英寸銅箔面積能承受的最大功率約為3瓦特。

該原則主要用于PCB的熱管理設計（參考IPC-2152標準），幫助設計人員根據器件功率合理分配銅箔面積，避免因局部過熱導致器件失效。

（2）設計要點

- 功率密度計算：若功率器件的損耗為P（W），則所需散熱面積應≥P/3（in2）。

- 熱路徑優化：在高功率區域增加導熱通孔、散熱銅皮、熱過孔或鋁基板，以提升散熱效率。

- 材料選擇：選用導熱系數高的基材（如鋁基板、FR-4 TG170以上），并配合導熱膠、散熱器或銅柱。

（3）應用示例

在高功率電機驅動板或DC/DC轉換器設計中，工程師根據功率密度分配散熱區域，使關鍵MOSFET溫度控制在安全范圍內，提高系統穩定性與壽命。

20H原則——電流承載能力與EMI抑制關鍵

（1）定義與原理

20H原則最初源自電磁兼容設計經驗，意為電源層與地層之間的間距應為電源層厚度的20倍以內，以降低EMI（電磁干擾）耦合效應。

在布線中也常被引申為“導線寬度與所承載電流成20倍關系”的經驗規則。

（2）應用重點

- 電流承載設計：導線寬度≈ 20 × 設計電流（A），確保導線不過熱、壓降低。

- 層間距離控制：電源層與地層間距應≤ 20H（H為介質層厚度），減少電場泄漏，提高屏蔽性能。

- 仿真驗證：可通過Altium Designer或Cadence進行電流密度與電場仿真驗證。

（3）實際應用

例如在電源模塊或電機控制PCB設計中，通過20H原則控制層間距離與走線寬度，可顯著降低噪聲干擾并提升電流傳輸效率。

五五規則——信號完整性與布局密度的平衡點

（1）定義與意義

“五五規則”即線寬與線距最小值均為5mil（約0.127mm），是PCB高密度布線中最常用的經驗規范之一。

該規則在不影響制造良率的前提下，能有效提升信號完整性與布線緊湊度。

（2）設計要點

- 線寬/間距選擇：數字信號線建議5/5mil，模擬或高壓線可放寬至8/8mil以上。

- 串擾控制：保持信號線等長、分層布線、關鍵線采用地隔離布線。

- 制造匹配：5mil設計適用于大多數4層及以上PCB廠商的標準加工能力。

（3）典型應用

在高速數字信號板（如DSP主控板、FPGA板）中采用五五規則，可在有限空間內完成密集走線，并保持良好的信號傳輸質量。

綜合應用建議——讓設計更可靠

宏力捷電子設計建議：

在實際項目中，上述三條規則并非孤立應用。通過仿真 + 實測 + 工藝協同的方式進行綜合優化，才能在性能、成本、可制造性之間取得最佳平衡。

為什么選擇宏力捷電子做PCB設計？

深圳宏力捷電子擁有20余年PCB設計與PCBA加工經驗，配備多條SMT自動生產線與專業工程設計團隊，可為客戶提供：

- 多層、高密度、高速PCB設計

- BGA封裝與盲/埋孔設計

- 散熱及電源完整性仿真

- 樣板制作與批量PCBA代工代料

客戶只需提供原理圖，我們即可完成從布局、BOM、元件采購到組裝測試的一站式交付，助力產品快速上市。

3W原則確保散熱安全，20H原則優化電流與EMI性能，五五規則兼顧信號完整性與布線密度。

掌握這三大原則，能顯著提升PCB設計質量與可靠性，讓產品在激烈的電子制造競爭中脫穎而出。
