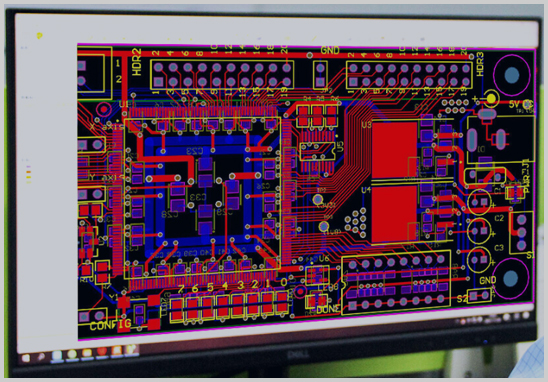

在電子產品設計中，浪涌電壓（Surge Voltage） 一直是電路板可靠性的大敵。尤其在電源接口、信號輸入口或外部連接端子處，如果防護設計不到位，瞬時浪涌就可能造成芯片擊穿、通信異常，甚至整機失效。
那么，在PCB布線階段，如何有效提升防浪涌能力？ 深圳宏力捷電子根據多年來的PCB設計實戰經驗，總結出以下幾個關鍵點。
根據IEC 61000-4-5《浪涌抗擾度試驗》標準，浪涌防護的核心在于：
1. 抑制浪涌源（例如濾波、屏蔽、共模電感）；
2. 引導浪涌路徑（通過TVS、壓敏電阻等器件泄放能量）；
3. 保護敏感點（MCU、通信IC、電源芯片等）。
在PCB設計時要從這三個層面綜合考慮，避免僅靠“加個TVS管”解決問題的誤區。
在PCB布局階段，防浪涌器件的位置極為關鍵。
- TVS管、壓敏電阻應盡量靠近接口放置（如電源插座、信號接口處），并靠近保護對象的輸入引腳。
- 浪涌能量路徑要短、直，避免通過多層過孔或繞行走線。
- 電源走線建議在防護器件與被保護電路之間留有一定距離，形成“緩沖區”。
宏力捷設計團隊在多層板設計中常采用“分區+環形防護”布局方式，使浪涌能量?jī)?yōu)先分散到地層或屏蔽銅皮中，從源頭降低沖擊。
浪涌電流往往以納秒級速度變化，對走線的阻抗極其敏感。
布線建議：
1. 走線盡量短直、粗壯。 高速信號線、電源線應加寬，減少阻抗。
2. 少打過孔。 過孔電感會增加浪涌能量反射，建議關鍵路徑上避免。
3. 走線拐角圓滑。 90°直角走線易形成尖端電場，增加EMI風險。
4. 地線完整且低阻抗。 建議使用整層地平面，并在防護器件與地層之間加多個過孔，縮短泄流路徑。
在實際設計中，宏力捷工程師會通過 EMC仿真分析 檢查浪涌能量的泄放路徑，提前發現設計薄弱點。
防浪涌設計中，接地方式?jīng)Q定浪涌泄放效果。
- 接口區、濾波區、控制區應獨立分區，臟地與信號地間通過磁珠或0Ω電阻隔離。
- 屏蔽層接地要靠近接口端點，不可懸空。
- 多層板建議采用內層地平面，保證回流路徑短且電感小。
在宏力捷的多層高密度板設計中，我們常采用“星形接地”結構，使各浪涌通道的能量匯聚點清晰可控。
- TVS管主要吸收瞬時高壓尖峰，響應速度快；
- 壓敏電阻（MOV）適合吸收能量較大的浪涌波形，但響應速度慢。
兩者常組合使用：TVS管接在前端，MOV或氣體放電管（GDT）接在電源輸入處。
選型時需根據實際浪涌等級（如±2kV、±4kV）匹配合適的 擊穿電壓、箝位電壓及功耗能力，否則會出現保護過早或過遲的情況。
防浪涌能力并非只靠電路板布好線就行，設計完成后還需進行：
- 仿真分析：通過軟件評估浪涌電流分布；
- 樣機測試：依據IEC 61000-4-5標準，用浪涌發生器模擬測試；
- 改版優化：根據測試波形調整布局、地線、器件參數。
深圳宏力捷電子具備完善的PCB設計→打樣→PCBA→EMC調試一體化服務能力，可幫助客戶快速驗證防浪涌方案的可行性，降低多次改版成本。
防浪涌不是單一器件的作用，而是整體PCB設計的系統工程。
要想真正實現穩定可靠的防護，設計師必須在布局、布線、接地、選型四個環節協同考慮。
如果您在多層、高速、高精密PCB項目中遇到防浪涌或EMC設計問題，歡迎咨詢深圳宏力捷電子，我們的專業工程師團隊將為您提供從原理圖到量產的一站式解決方案。
