在SMT貼片加工過程中，爐溫曲線的設定可以說是決定焊接成功與否的“靈魂環節”。不管是加工智能穿戴設備，還是工業控制板、車載電路板，只要涉及到回流焊工藝，爐溫曲線就必不可少。那么，SMT貼片加工中的爐溫曲線到底應該怎么設定？有哪些注意事項？本文我們從實操角度給你講清楚。

一、什么是爐溫曲線？

爐溫曲線（Reflow Soldering Profile），是指電路板經過回流焊爐時各溫區溫度隨時間的變化曲線。它直接關系到焊點質量、錫膏熔融效果以及元器件的熱沖擊承受力。

根據國際通用的IPC規范（如IPC/JEDEC J-STD-020），爐溫曲線主要分為以下四個階段：

1. 預熱區（Preheat Zone）：加熱電路板，使其溫度均勻上升，避免熱沖擊；

2. 恒溫區（Soak Zone）：讓板子整體溫度均衡，為助焊劑活化創造條件；

3. 回流區（Reflow Zone）：爐溫達到錫膏熔點以上，形成焊點；

4. 冷卻區（Cooling Zone）：快速降溫，形成牢固焊點。

二、SMT貼片加工中爐溫曲線怎么設定？

貼片加工中的爐溫曲線設定，不是一成不變的，而要根據產品的板材厚度、元件密度、錫膏種類等多因素進行優化。以下是常見的爐溫設定參考：

三、爐溫曲線設定需要考慮哪些因素？

1. 錫膏類型：不同品牌/型號的錫膏其熔點溫度和活化溫度不同，如Sn63/Pb37約183℃，無鉛錫膏一般約217~227℃；

2. PCB板厚：板厚越大，熱傳導越慢，需適當延長預熱和恒溫時間；

3. 器件密度和大?。捍篌w積元件容易形成“熱影區”，應考慮熱補償；

4. 回流焊設備性能：如風速、溫控精度、加熱方式（熱風 vs 熱輻射）等；

5. 通道數量（溫區數）：常見為8區、10區、12區，不同設備設定策略略有差異。

四、如何判斷爐溫曲線是否合理？

判斷爐溫曲線合理與否，一般通過爐溫測試儀（如KIC、ECD等）進行測溫。以下幾個指標尤為關鍵：

- 升溫速率：1~3℃/s之間

- 最高溫度：應高于錫膏熔點約20~40℃

- 回流時間：在熔點以上維持60±15秒

- 峰值溫度控制在元器件耐熱極限以內

如果發現虛焊、連錫、IC氣泡或焊盤發黃等現象，很可能就是爐溫曲線設定不當。

五、爐溫曲線調試的實用建議

1. 用熱電偶布設在最薄和最厚部位、最大和最小元件處

2. 首次調試建議用錫膏推薦曲線作為參考起點

3. 調試中多次記錄測溫?cái)?shù)據，通過軟件生成對比圖優化各區溫度

4. 若發現錫珠、殘焊問題，優先檢查回流時間和峰溫設置

5. 對于雙面貼裝，需兼顧兩次回流的溫控方案

六、宏力捷電子SMT加工服務優勢

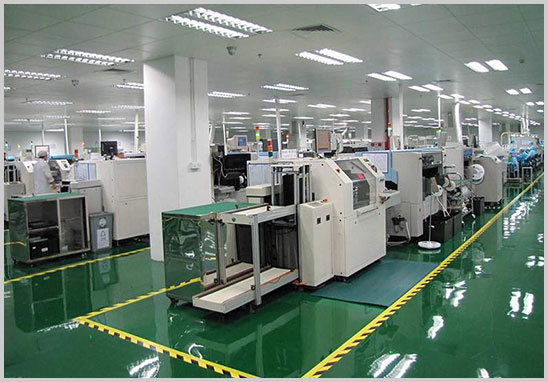

作為擁有20多年P(guān)CBA加工經驗的專業廠家，深圳宏力捷電子在SMT貼片加工環節嚴格執行IPC標準，配備先進的10溫區回流焊設備和KIC爐溫曲線測試系統，為客戶提供精準可靠的焊接服務。

我們的工程師會根據客戶PCB特性和焊材信息一對一調試爐溫曲線，確保每一塊板都達到最佳焊接效果，有效降低虛焊、錫裂、空焊等不良率。

結語

爐溫曲線的合理設定，是SMT貼片加工穩定性的核心。沒有一條萬能曲線，只有最適合你產品的曲線。通過科學設定與反復驗證，才能讓你的電子產品從細節開始優質如一。

如果你正在尋找專業可靠的SMT貼片加工合作伙伴，歡迎聯系我們宏力捷電子，我們不僅有生產力，更有工藝能力！
