在電子制造領域，SMT（表面貼裝技術）是提升生產效率和產品質量的核心工藝之一。然而，許多企業在PCB設計階段忽視了可制造性設計（DFM），導致SMT過程中頻繁出現焊接缺陷、組裝困難等問題，甚至影響產品穩定性。作為擁有20余年PCBA加工經驗的深圳宏力捷電子，我們深知PCB設計對SMT工藝的深遠影響。以下將結合實際案例，解析常見PCB不良設計對SMT的影響及應對策略。

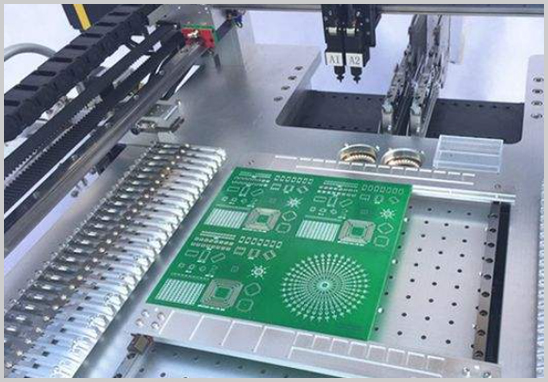

一、PCB布局不合理：SMT貼裝的“隱形殺手”

PCB器件布局是影響SMT效率的關鍵因素。例如，器件間距過小可能導致貼片機無法精準抓取元件，引發偏移或漏貼。此外，發熱元件（如高性能芯片）若集中布局，會導致局部溫度過高，影響焊接質量。

解決方案：

1. 采用DFM審核，在設計階段優化器件間距（建議≥0.5mm）；

2. 熱敏感元件與發熱元件分離布局，并預留散熱通道。

二、焊盤設計錯誤：焊接缺陷的“罪魁禍?zhǔn)住?/h2>

焊盤是SMT焊接的核心區域，其設計直接影響焊膏印刷質量和焊接可靠性。例如：

- 焊盤尺寸過大或過?。阂讓?dǎo)致焊膏用量不足或短路；

- 焊盤形狀不對稱：引發元件偏移，甚至虛焊。

解決方案：

1. 嚴格遵循IPC-7351標準設計焊盤；

2. 使用高精度鋼網模板，確保焊膏印刷均勻。

三、熱分布不均：SMT工藝的“隱藏風險”

多層PCB在SMT中常因熱分布不均導致焊接不良。例如：

- 銅層分布不均：回流焊時熱量傳遞不一致，引發板翹曲或焊點強度不足；

- 大功率元件未預留散熱路徑：高溫可能損壞周邊元件。

解決方案：

1. 設計時均衡各層銅箔面積，避免局部過熱；

2. 大功率元件附近增加散熱過孔或散熱層。

四、DFM缺失：從源頭規避SMT風險

DFM（可制造性設計）是減少SMT缺陷的核心。許多企業因缺乏DFM評審，導致設計與工藝脫節。例如：

- 未考慮元件極性：貼片后方向錯誤，電路功能失效；

- 未預留測試點：增加后期調試難度，延長生產周期。

解決方案：

1. 在設計階段引入DFM評審，確保布局、走線符合SMT工藝要求；

2. 與PCBA代工廠家協作，提前模擬生產流程。

五、其他常見問題及對策

1. 過量焊料：焊膏涂布過厚易引發短路，需優化模板開孔設計；

2. 元件反向：極性元件需在圖紙中標注方向，避免貼片錯誤；

3. 信號完整性不足：走線過長或存在銳角轉彎，需遵循3W規則優化布線。

結語：PCB設計決定SMT成敗

PCB不良設計不僅增加SMT成本，更可能埋下產品隱患。深圳宏力捷電子憑借20余年的PCBA加工經驗，始終強調“設計先行”的理念，通過DFM審核、工藝優化和全流程管控，為客戶提供高效、可靠的PCBA代工代料服務。若您遇到PCB設計或SMT工藝難題，歡迎隨時聯系我們的技術團隊，共同打造高品質電子產品！
