發布時間：2025-05-08 閱讀： 來源：管理員

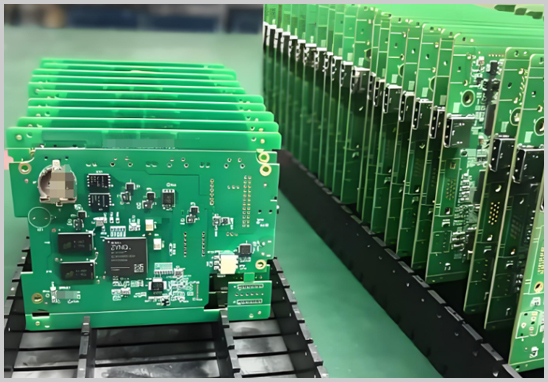

作為一家擁有20余年PCBA加工經驗的深圳宏力捷電子，我們深知PCB（印刷電路板）是電子產品“骨架”般的存在，其特性直接影響PCBA（印刷電路板組裝）的焊接質量、功能穩定性和長期可靠性。本文將從板材選型、設計規范、表面處理、平整度等七大核心特性出發，結合實際案例與行業標準，解析PCB對PCBA質量的關鍵影響。
PCB板材是質量的基礎，需根據應用場景選擇：
1. FR-4通用型：成本低、機械強度高，適合消費電子，但高頻性能不足。
2. 高頻材料（如羅杰斯）：適用于5G通信設備，減少信號損耗，但成本較高。
3. 金屬基板（鋁基板）：散熱性能優異，常用于LED照明和電源模塊，但需注意厚度匹配（如1.6mm±0.2mm）。
板材選擇不當會導致焊接時熱膨脹系數不匹配，引發焊點開裂或元器件損壞。
PCB設計不合理是PCBA加工中常見的質量隱患，需重點關注：
1. 焊盤與孔徑比例：孔徑過大易導致通孔透錫不足（透錫率需≥75%），過小則插裝困難。
2. 元器件布局：高密度區域需預留散熱空間，避免局部過熱引發虛焊；大尺寸PCB應設計支撐帶（2-3mm非元件區）防止變形。
3. 走線與間距：高頻信號線需考慮阻抗匹配，避免電磁干擾；最小線寬/線距建議≥4mil（0.1mm）。
PCB表面處理工藝直接決定焊點質量：
1. 噴錫（HASL）：成本低但平整度差，易導致SMT貼片偏移。
2. 沉金（ENIG）：表面平整、抗氧化性強，適合BGA封裝，但需控制鎳層厚度（3-5μm）防止黑盤效應。
3. OSP（有機保焊膜）：環保且適用于高密度板，但存儲時間短（≤6個月）。
PCB變形會直接導致元器件錯位、虛焊：
- 變形原因：板材受潮、高溫回流焊應力、元器件分布不均。
- 解決方案：
- 設計階段：對稱布局元件，大板增加支撐帶。
- 加工階段：控制回流焊溫升速率（建議≤3℃/秒），使用工裝夾具平衡質量。
阻焊層缺陷可能引發短路或腐蝕：
1. 開窗精度：阻焊開窗偏差需≤0.05mm，否則易導致焊盤覆蓋不良。
2. 厚度均勻性：阻焊層過?。ǎ?0μm）可能絕緣失效，過厚（＞40μm）影響焊接潤濕性。
板面污染會降低焊接良率：
- 常見問題：助焊劑殘留、錫渣、夾爪油污，可能引發白霜（需溶劑清洗）或絕緣電阻下降。
- 管控措施：
- 選用低固含量助焊劑（固含量≤5%）。
- 定期清潔波峰焊錫槽，控制預熱溫度（90-130℃）。
通孔缺陷易導致信號中斷：
1. 孔壁粗糙度：需≤25μm，避免鍍銅不均勻引發孔內空洞。
2. 過孔設計：避免密集過孔造成熱應力集中，推薦孔徑≥板厚1/3。
在宏力捷電子的PCBA代工實踐中，我們通過DFM（可制造性設計）分析、全流程SPC（統計過程控制）和AOI/X-Ray檢測，將PCB特性風險前置化解。例如，針對高頻板焊接不良問題，我們通過優化鋼網開孔（U型開孔增加錫膏釋放量），使良率提升12%。
如果您需要進一步了解PCB設計規范或PCBA加工方案，歡迎聯系宏力捷電子，我們將為您提供從設計到交付的一站式解決方案！
