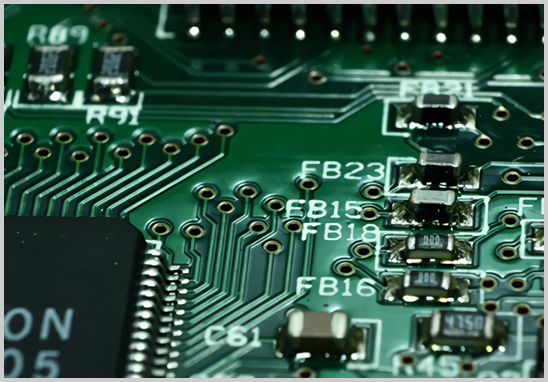

在PCB設計與制造中，絲印層的設計常被看作“最后一步”，但其重要性卻不容忽視。合理的絲印設計不僅能提升電路板的可追溯性與可維護性，更能幫助生產環節精準定位，規避裝配風險。本文深度剖析PCB絲印設計的行業規范及易錯環節，助您實現工程設計的最優化。

PCB絲印的五大核心功能模塊

1. 元器件標識系統

- 遵循國際標準（IPC-7351）標注位號（如R1/C3），確保字符方向統一，推薦字高≥1.0mm，線寬≥0.15mm；

- BGA/密腳IC區域采用放大標注法（如U5_1.5X）。

2. 極性/方向標識體系

- 電容/二極管用“+”或極性條標記，間距需＞焊盤外擴0.3mm；

- 接插件方向標注采用箭頭符號（?）或PIN1標識框。

3. 板卡信息標識

- 板名/版本號（如V2.1）需遠離高頻區域，建議字符大小≥2.0mm；

- 生產日期碼采用無鉛油墨單獨標記區設計。

4. 安全警示標識

- 高壓區域（＞36V）須添加閃電符號及“DANGER”字樣；

- 射頻模塊周邊標注EMC警示框。

5. 功能性輔助標記

- 特殊測試點（如TP3）及跳線設置位置需明確標注功能注釋。

絲印設計的七大關鍵控制點

1. 空間避讓規則

絲印需與焊盤保持0.25mm以上凈空（高頻區域≥0.5mm），防止錫膏印刷污染。

2. 多層板穿透設計

在8層及以上PCB中，關鍵測試點須貫通層間標注（如TOP-L5）。

3. 高密度器件處理

QFN封裝建議采用對角斜線定位，BGA球柵區域建議外擴3mm設置環形標記。

4. 制造工藝適配

- 噴墨印刷：字符線寬≥0.1mm，間距＞0.08mm；

- 絲網印刷：避免小于0.15mm的復雜字符。

5. 油墨對比度優化

深色阻焊優先選用白色油墨（對比度＞70%），陶瓷基板建議激光雕刻處理。

6. ICT測試點標注

飛針測試位需額外添加空心圓環標記（外徑＞焊盤0.4mm）。

7. 組裝檢測參考

拼板V-CUT邊緣5mm內禁止關鍵標識，建議增加光學定位十字。

高級設計技巧與風險規避

- 動態絲印技術：在FPGA周邊設置可切換標識層，支持多版本設備調試；

- 盲埋孔板處理：對于HDI板采用分層式標記法，需與鉆孔文件精準對位。
