發布時間:2024-10-21 閱讀: 來源:管理員
隨著電子產品的快速更新?lián)Q代,市場對高效、低成本的電路板抄板復制需求日益增加。電路板抄板,亦稱為PCB逆向工程,已經成為了很多企業縮短產品研發周期、降低成本、增強產品競爭力的有效手段。深圳宏力捷電子憑借豐富的行業經驗和技術團隊,為客戶提供高效、精準的電路板抄板服務。

電路板抄板服務主要應用于以下幾種場景:
1. 產品升級與優化:企業可以基于現有的電路板設計進行優化,改進性能、降低成本。
2. 國產化替代:針對進口電路板的抄板,可以幫助企業自主研發,實現關鍵技術的國產化替代。
3. 零配件采購難題:當某些電子產品的PCB板停產或零配件難以購買時,通過抄板技術可重現PCB設計,避免供應鏈中斷。
4. 快速研發原型:通過對已有產品進行抄板,可以縮短新產品的研發周期,快速推出產品原型。
深圳宏力捷電子的電路板抄板流程遵循行業最佳實踐,確保每一個步驟都高效、精準。以下是我們提供的標準抄板復制流程:
1. 板層分離與拆解
首先,將目標電路板的各個元器件拆解下來。此步驟需要專業的工具與技術,避免對元器件和電路板造成損壞。我們經驗豐富的技術團隊能夠精準拆卸元件,并妥善記錄每個元件的位置,以備后續重裝。

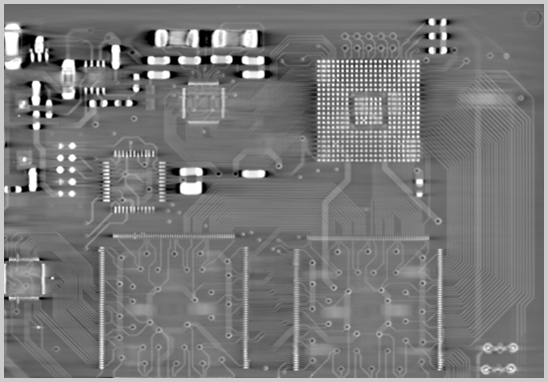

2. 電路板層掃描與拍照
拆解完成后,我們會對每一層電路板進行高清掃描和拍照,確保記錄完整的PCB布局。此過程使用高分辨率掃描設備和專業的影像處理技術,以獲取最精確的電路板布局圖。
3. 繪制電路原理圖(Schematic)
根據掃描結果,我們的工程師團隊會使用專業的EDA(電子設計自動化)工具來重新繪制電路原理圖。這個過程要求對電路設計有深入理解,并且能夠識別每個元器件的功能及其連接方式。通過原理圖,客戶可以對整個電路的邏輯結構有全面的把握。
4. PCB布局設計(Layout)
接下來,我們將根據原理圖和掃描圖重建PCB布局。這需要高超的PCB設計能力,確保布局與原始設計保持一致,并考慮電氣性能的優化。通過精準的布局設計,我們能夠確保復制的PCB板具備與原版相同的性能和功能。
5. 元器件的BOM表制作
在抄板過程中,我們會對拆解下來的所有元器件進行詳細記錄,并整理成BOM表(物料清單)。BOM表包含元器件的型號、規格以及采購渠道等關鍵信息,為后續的PCB組裝和生產提供完整的數據支持。
6. PCB板生產與測試
完成電路板設計后,我們可以根據客戶的需求進行小批量生產。宏力捷電子擁有先進的SMT生產線和嚴格的質檢流程,確保每一塊復制的PCB板都能夠通過高標準的測試。我們對生產的每一塊PCB板都會進行功能測試和可靠性測試,以確保其質量與原版一致。
7. 元件重新安裝與調試
在完成PCB板生產后,我們會將原電路板上的元件重新安裝回新板上,并進行全面的調試和功能驗證。這個過程確保了新復制的電路板能夠與原產品一致運行。
8. 功能測試與優化
抄板的最終階段是對整個電路板進行功能測試,并根據客戶的需求進行可能的優化。宏力捷電子不僅能夠精準復制電路板,還能基于抄板結果提出優化建議,幫助客戶提升產品性能。
1. 豐富的實戰經驗
我們擁有超過20年的PCB抄板經驗,服務過眾多知名企業,涵蓋了消費電子、工業控制、醫療設備等多個領域。我們的團隊技術扎實,實戰經驗豐富,能夠應對各種復雜的電路板抄板需求。
2. 專業的技術團隊
宏力捷電子擁有一支由高級工程師組成的技術團隊,熟悉各種類型的電路板抄板技術,能夠提供從原理圖還原、PCB布局設計到元件采購和生產的全方位服務。
3. 先進的生產設備
我們的工廠配備了多條先進的SMT和DIP生產線,能夠?yàn)榭蛻籼峁脑O(shè)計到生產的一站式服務,確保抄板后的產品能順利進入生產流程。
4. 高效快捷的服務
我們深知客戶的時間成本重要,因此在抄板項目中,我們提供高效的項目管理,確保在最短時間內完成抄板和測試工作,幫助客戶盡早實現產品上市。
5. 全面的售后支持
不僅限于抄板,我們還為客戶提供后續的技術支持與維護服務,確保客戶能夠順利進行產品迭代和升級。我們?nèi)桃粚σ环?wù),幫助客戶解決抄板過程中遇到的各類問題。
深圳宏力捷電子憑借豐富的實戰經驗、先進的設備和專業的技術團隊,致力于為客戶提供高效、精準的電路板抄板復制服務。無論是產品優化、快速研發,還是實現國產化替代,我們都能為客戶提供一站式解決方案。如果您有任何電路板抄板的需求,歡迎聯系我們的專業團隊,宏力捷電子將為您提供最優質的服務。
