在SMT貼片加工過程中，不同類型的元器件封裝會影響到加工的順利進行和產品的最終質量。了解易出現問題的封裝類型及其背后的原因，對于提高生產效率和降低不良率至關重要。

SMT貼片加工過程中容易出現問題的幾種常見封裝類型及原因

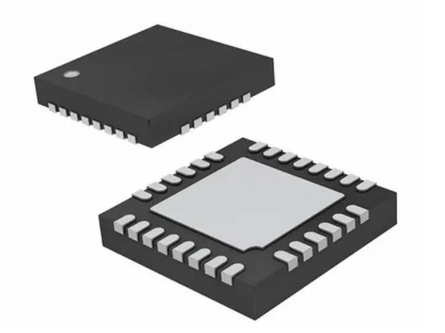

1. QFN封裝（無引腳方形扁平封裝）

QFN封裝具有無引腳和小型化的特點，但正因如此，它在SMT貼片加工中易出現以下問題：

- 焊點不良： 由于QFN封裝的焊接區位于元器件的底部，焊接時難以檢測和修復。如果焊膏分布不均勻或焊接溫度控制不當，容易導致焊點不良或虛焊。

- 翹曲和偏移： QFN元器件在回流焊過程中，因受熱不均可能發生翹曲或偏移，導致焊接失敗。

- 空洞問題： QFN封裝的底部常需要與PCB接觸良好，但在焊接時容易產生空洞，影響散熱性能和電氣連接穩定性。

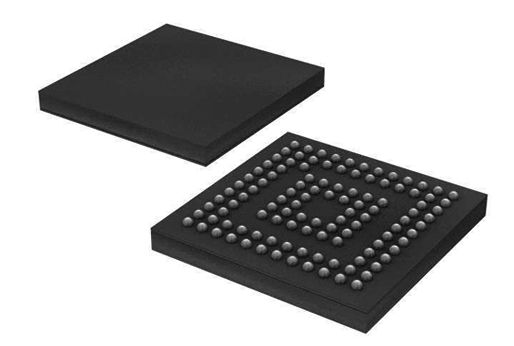

2. BGA封裝（球柵陣列封裝）

BGA封裝廣泛應用于高密度電路設計中，但它在SMT加工過程中也存在一些挑戰：

- 焊點空洞： BGA封裝的焊接主要依靠焊球與PCB的接觸，回流焊過程中如果焊膏量控制不當，易在焊點中形成空洞，影響連接可靠性。

- 焊接不良： BGA的焊球隱藏在元器件底部，視覺檢測難度大，容易出現虛焊、少焊等問題，特別是在PCB設計或焊接參數不佳時。

- 翹曲導致開焊： 在回流焊中，BGA器件的翹曲可能導致邊緣焊點開焊，特別是在大尺寸BGA封裝中尤為明顯。

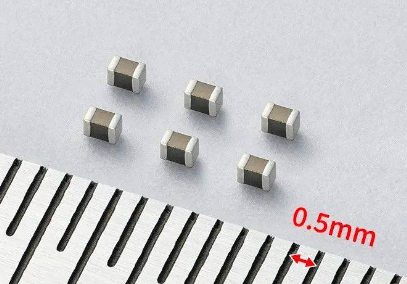

3. 0201及更小尺寸的片式元件

隨著電子產品的小型化，0201及更小尺寸的片式元件在SMT中使用頻率增加，但它們也容易引發以下問題：

- 貼片偏移： 0201及更小尺寸元件由于體積過小，貼裝時稍有偏差就可能導致元件偏移，影響電路功能。

- 焊接不良： 由于元件尺寸微小，焊膏的印刷精度要求極高，稍有不慎就會導致焊膏不足或過多，進而引發虛焊、橋接等問題。

- 元件丟失： 這些微小元件在高速貼片機操作中容易因吸嘴不良或氣流影響而發生丟失，影響生產效率。

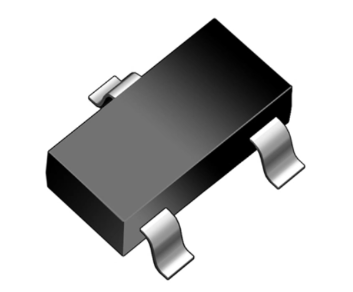

4. SOT-23封裝

SOT-23封裝元器件因其小型化和較低的引腳數量被廣泛應用于各種電路中，但在SMT加工過程中也有其獨特的挑戰：

- 引腳翹起： SOT-23封裝元器件的引腳在焊接過程中如果焊膏分布不均勻或回流焊溫度不均，容易出現引腳翹起現象，導致焊接不良。

- 橋接問題： SOT-23封裝的引腳間距較小，焊膏量稍有過多就可能導致橋接短路，特別是在回流焊溫度曲線控制不佳時。

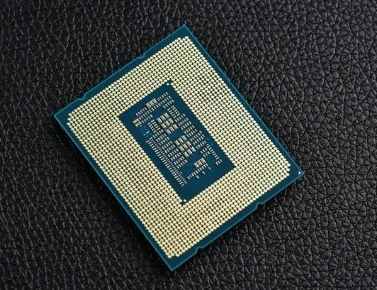

5. LGA封裝（無引腳柵格陣列封裝）

LGA封裝在高性能芯片中應用廣泛，但它的無引腳設計在SMT加工中容易出現問題：

- 接觸不良： LGA封裝的接觸區域較小，若焊膏印刷不均或焊接溫度控制不當，容易導致接觸不良或虛焊。

- 焊接不均導致空洞： 在焊接過程中，LGA封裝若受熱不均，容易導致焊點產生空洞，影響產品的可靠性。

總結

在SMT貼片加工過程中，不同封裝類型的元器件在加工時都會面臨各自的挑戰。理解這些封裝類型容易出現的問題及其原因，對于優化生產工藝、提高產品質量至關重要。通過合理調整焊膏印刷、貼片參數以及回流焊溫度曲線，可以有效降低不良率，提升生產效率，為高質量電子產品的制造保駕護航。
