深圳宏力捷電子作為專業的PCB設計公司,致力于提供多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計服務。我們不僅能完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務,還重視在設計過程中設置合理的PCB測試點,以確保電路板的質量和功能。

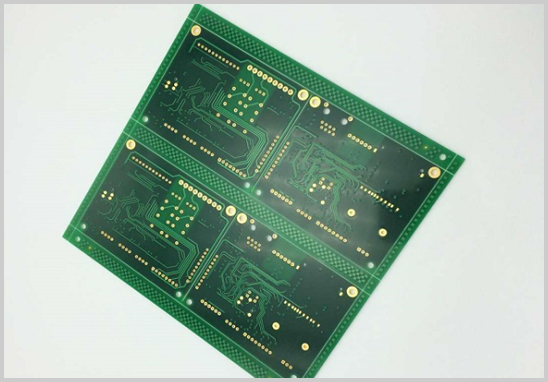

PCB測試點是電路板上預留的特殊位置,用于生產或維修過程中進行電氣測試。這些測試點通常是一個裸露的金屬圓點或小片,直接連接到電路中的特定網絡或節點上,便于使用測試探針進行接觸,從而測量該點的電壓、電流或電阻等電氣參數,驗證電路的連通性和功能是否符合設計要求。
1. 提高生產質量
在大規模生產中,通過自動測試設備(ATE)快速檢測每個測試點,可以高效識別出開路、短路或其他制造缺陷,確保出廠產品的可靠性。
2. 簡化維修過程
當電路板出現故障時,測試點有助于快速定位問題所在,便于維修人員進行診斷和修復。
3. 設計驗證
在產品開發階段,測試點幫助工程師驗證電路設計的正確性,及時發現并修正設計錯誤。
1. 位置選擇
測試點應設置在電路的關鍵節點上,如電源線、地線、信號輸入輸出端等。同時要避免布局在過于擁擠或難以觸及的區域,確保測試探針能夠輕松接觸到。
2. 尺寸與形狀
測試點的大小需適中,一般直徑為0.5mm至1.5mm,形狀多為圓形,以方便探針的接觸。過大易造成空間浪費,過小則影響測試精度和效率。
3. 電氣隔離
相鄰測試點之間應保持足夠的間距,避免測試時發生串?dāng)_,同時確保測試點與周圍元件、走線有足夠的電氣隔離,減少測試誤差。
4. 數量與密度
測試點的數量和分布密度需根據電路復雜度和測試需求來定,既要全面覆蓋關鍵測試點,又要避免過度增加成本和制造難度。
5. 標準化遵循
在設計時,應參考IPC(國際電子工業聯接協會)等標準,如IPC-2221等,確保測試點的設計符合行業規范,便于全球范圍內的生產和測試。
PCB測試點雖小,卻是確保電子產品品質不可或缺的一環。通過合理規劃與設置測試點,不僅可以提升生產效率和產品質量,還能在后期維護中發揮重要作用。設計師在電路設計初期就應將測試點納入考量,遵循科學的設置規則,為產品的可靠運行打下堅實的基礎。
深圳宏力捷電子致力于為客戶提供高質量的PCB設計服務,通過專業的設計和嚴格的測試流程,確保每一個產品都能滿足客戶的需求。歡迎各界客戶聯系我們,獲取更多關于PCB設計和測試的專業服務。
