在電子產品制造領域，PCBA（印刷電路板組裝）生產質量直接決定終端產品的可靠性。從業20年的工程師都深有體會：一套完整的技術文件體系，往往比高端設備更能保障生產良率。本文將深度解析影響PCBA質量的7大核心文件及其關鍵作用。

一、決定產品質量的7大技術文件

1. 電路原理圖：設計的基因圖譜

作為電子設計的"DNA"，原理圖以符號語言精確描述各元器件的電氣連接關系。某知名家電企業曾因電容符號標注錯誤導致整批次電路板功能失效，直接損失超百萬。文件審核時需重點關注：

- 元件參數標注一致性

- 網絡標號對應關系

- 特殊電路注釋完整性

2. PCB布局文件：硬件設計的骨骼系統

布局文件決定了電路板的物理形態，某醫療設備廠商因未標注阻抗控制要求，導致高速信號完整性不達標。文件必須包含：

- 疊層結構示意圖

- 關鍵信號走線規則

- 散熱及EMC設計要點

3. BOM物料清單：生產準備的指南針

某新能源汽車項目曾發生電阻容值錯位導致BOM失效的案例。完整BOM應包含：

- 可替代物料標注

- 廠商料號與封裝對應

- 特殊物料存儲要求

4. SMT坐標文件：貼片機的導航圖

坐標文件精度直接影響貼裝良率，建議輸出時：

- 保持原點與設計文件一致

- 標注異形元件旋轉角度

- 區分正反面貼裝坐標

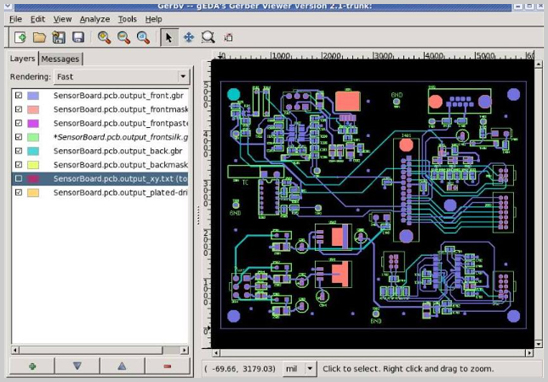

5. Gerber工程文件：PCB制造的施工藍圖

需特別注意：

- 包含所有銅層、阻焊層、字符層

- 鉆孔文件單獨標注

- 板邊工藝要求說明

6. 裝配指導書：工藝操作的說明書

建議采用：

- 三維爆炸視圖展示復雜裝配

- 分步驟圖示焊接要求

- 特殊工裝使用說明

7. 測試方案：質量把關的標尺

完整測試體系應包含：

- ICT測試點分布圖

- 功能測試流程圖

- 環境試驗參數設置

二、文件管理三大黃金準則

1. 版本溯源系統：建立文件修改日志，某工業控制板廠商通過SVN系統將文件錯誤率降低78%；

2. 跨部門聯審機制：設計、采購、生產三方聯合評審，消除信息孤島；

3. 動態更新制度：ECN變更后72小時內完成全流程文件更新。

專家建議：在新產品導入階段，建議進行至少三輪文件交叉驗證：

1. 設計輸出驗證

2. 試產文件確認

3. 量產前最終確認
